NH2 53 - VERSTÄRKTER BANDABZUG
VERSTÄRKTER BANDABZUG FÜR DIE NH2 53 BANDWEBMASCHINEN
Die elektronisch gesteuerten Bandwebmaschinen vom Typ NH2 53 für leichte bis mittelschwere Bänder lassen sich jetzt noch vielseitiger einsetzen – dank einem neuen Bandabzug mit einer Bandabzugskraft von 2500 N.
Die elektronisch gesteuerten Bandwebmaschinen vom Typ NH2 53 sind für leichte bis mittelschwere Bänder konzipiert. Für dieses Einsatzgebiet sind die bisher installierten Bandabzüge mit Abzugskräften von 550 N bei der NH2 53 2/130, von 1000 N bei der NH2M 53 für Schnüre und Seile sowie von 1500 N für die Jacquard-Webmaschine NHJM2 53 passend definiert.
In einigen Marktsegmenten werden jedoch Bänder mit höheren Flächenmassen benötigt, deren Abzug eine grössere Kraft erfordert. Dafür hat Jakob Müller eine neue Baugruppe entwickelt, mit welcher die Bandabzugskraft auf nominell 2500 N steigt – und dies in einem Bereich von 8 bis 60 Schuss/cm (5 bis 60 Schuss/cm bei NH2M 53). Sie kommt bei folgenden Maschinentypen der NH2-Baureihe ab sofort zum Einsatz:
- NH2 53 2/130, NHJM2 53 (beide mit 75 mm Hubstufe)
- NH2M 53 (mit 44 mm Hubstufe)
Die neue, vormontierte Baugruppe besteht aus einem 3-stufigen Stirnradgetriebe mit Rücklaufsperre und einem 5 Nm-Motor. Das eingesetzte Getriebe hat einen Wirkungsgrad von 81%. Damit ist eine hohe Ausnutzung des Motordrehmoments gewährleistet. Die Belastung der verschiedenen Maschinenkomponenten, insbesondere der Umlenkwalzen, wurde detailliert analysiert. Mit Hilfe der Analyseergebnisse konnte das verstärkte Getriebe auf Dauerfestigkeit ausgelegt werden. Bei verschiedenen Kunden erfolgte im Anschluss ein eingehender Test des neuen Bandabzugs.

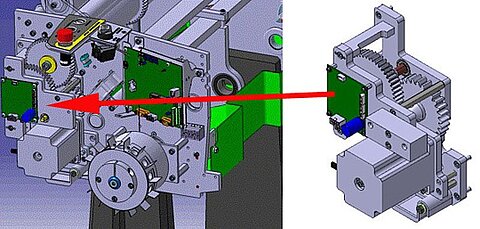

Die Abbildung zeigt beispielhaft die Anordnung des verstärkten Bandabzuges an einer NH2 53 2/130. Zu beachten ist, dass an dieser Maschine auch die rechte Verschalung ausgetauscht werden muss. Bei NH2 53 2/130 und NHJM2 53 ist immer ein doppelter Bandabzug vorzusehen.
Das verstärkte Getriebe wird an den erwähnten Maschinentypen ab Werk eingebaut und ersetzt die bisherigen Varianten. Bei bestehenden Maschinen ist ein Upgrade möglich. Der Umbau kann in Eigenregie erfolgen (Umbauanleitung A8564). Wir empfehlen jedoch, die neue Baugruppe durch einen erfahrenen Jakob Müller Techniker installieren zu lassen, da für die Befestigung des neuen Bandabzugs verschiedene Modifikationen an der Seitenplatte der Maschine vorzunehmen sind.
Die Baugruppe kann als Umbausatz über den Ersatzteildienst der Jakob Müller AG mit Angabe der Maschinennummer bestellt werden. Zusammen mit dem Umbausatz wird je nach Kundenwunsch auch die Arbeit des Service-Technikers offeriert.
Jakob Müller AG Frick
Ersatzteildienst
parts.jmf@mueller-frick.com
