IRO TEC - DIE EINFÜHLSAME SCHUSSZUFÜHRUNG
IRO TEC ist die neue, programmierbare Fadenbremse für Schussfadenspeicher. Sie ist zusätzlich mit einer Blattfederbremse (Uni-Brake) ausgestattet und für eine extrem breite Garnpalette einsetzbar. Sie reduziert den Verschleiss markant und führt zu einer ausgezeichneten Gewebeoptik.
Ein perfektes Band ist das Ergebnis aus exakten Maschineneinstellungen sowie einer präzisen Schussfadenzuführung. Bei breiten Nadelbandwebmaschinen reicht die konventionelle Schusszuführung mittels Rollen und Kompensationsfedern nicht mehr aus, um den Schussfaden fehlerfrei einzutragen. Aus diesem Grund werden ab 170 mm Webbreite Schussfadenzuführgeräte eingesetzt, zusammen mit mechanischen Bremsen. Bei Artikeln, die mit 2 Schussnadeln (Z-Systeme) gewoben werden, funktioniert die mechanische Bremse nicht und das System MÜTRANS kommt zum Einsatz. MÜTRANS erfordert allerdings sehr grosse Kompensationswege für den Schuss und viele Umlenkungen. Dadurch wird die Kompensationsfeder stärker belastet, was sich in einem erhöhten Verschleiss äussert. Diese Nachteile entfallen mit der neuen IRO TEC Schusszuführung.
Das Herz des Systems ist ein universelles Bremsblatt, das über eine grosse Bremsfläche verfügt und eine hohe Verschleissfestigkeit aufweist. Es lässt sich an Nadelbandwebmaschinen für jede Garnfeinheit einsetzen. Das Bremsblatt kann zum Einfädeln seitlich aufgeklappt werden, was die Bedienung wesentlich vereinfacht. Öffnungs- und Schliesszeiten lassen sich in Abhängigkeit vom Drehwinkel der Webmaschine einstellen. Das erforderliche Signal kommt von einem Winkelgeber. Bei heiklen Materialien ist die Bremskraft von IRO TEC zudem über ein Potentiometer individuell regelbar.

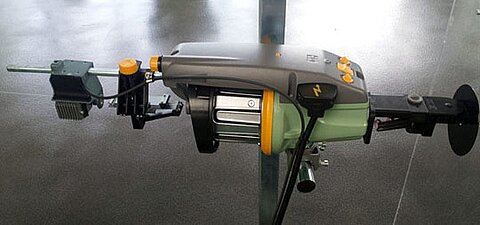

Im Einsatz bietet IRO TEC eine reaktionsschnelle Fadenzugkraftsteuerung, integriert im Schussfadenspeicher (siehe Abbildung). Die Reaktionszeit liegt bei etwa 2,5 Millisekunden. Das Bremsblatt eignet sich auch zur Verringerung von Fadenzugkraftspitzen, zum Beispiel beim Durchlauf von Knoten.
Die Jakob Müller Ingenieure haben die programmierbare Fadenbremse IRO TEC an einer Nadelbandwebmaschine des Typs NF80 2/310 umfangreichen Tests unterzogen. Dabei fanden Schussfäden mit Feinheiten zwischen 50 und 1’200 dtex Verwendung. Das sind die Ergebnisse:
- Geringerer Verschleiss bei den Kompensationsfedern
- Sehr gute Gewebeoptik
- Gleichmässigerer Schusseintrag mit konstanter Fadenzugkraft
- Absolute Parallellage der Schussfäden im Gewebe
- Gleichmässigere Kantenbildung auf der Wirknadelseite
Die IRO TEC ist als Option bei folgenden Maschinentypen für die Websysteme S1-S5 (einnadelige Schusseintragssysteme) lieferbar:
- NF53 2/170 und 2/210
- NFRE53 2/170 und 2/210
- NF53 2/210 VL/AL
- NF80 2/310
